在线观看黄瓜视频灯珠你怎么选?

来源: 作者:大屏幕小学生 发布时间:2022-01-11人气:0

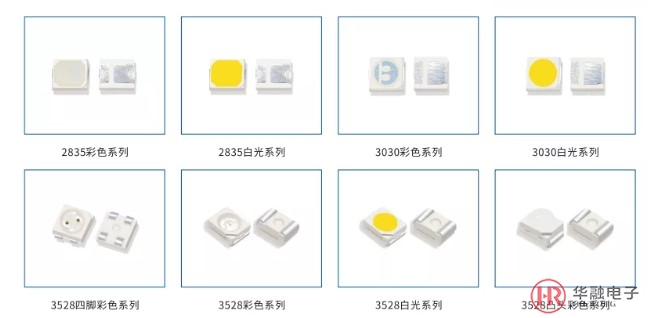

灯珠有很多类型,大部分用户在选择led显示屏时,都不会太要意使用的是什么灯珠,只会说:要好的LED屏。好屏由好模组决定的,好模组有好品牌的灯珠决定的。比如市面上常见的灯珠就有:

03

① 贴片led灯珠单色

② 3535RGB陶瓷系列

③ 3535单色系列

④ 3535白光系列

⑤ 3528四脚彩色系列

⑥ 3528彩色系列

⑦ 3528白光系列

⑧ 3528凸头彩色系列

 02



纵观整个LED显示屏的发展史,灯珠一直在不断的更新迭代。由于LED显示屏为应用型创新的属性,毫不夸张的说,其关键器件灯珠的变化引导着LED显示屏的变化,灯珠的发展引领着LED显示屏的发展。这篇文章黄瓜黄色视频在线免费观看聊聊LED显示屏灯珠。



LED显示屏流光溢彩,演绎着五彩斑斓的世界和人生百态。而五彩缤纷的颜色其实只通过不同灰阶的红、绿、蓝三种颜色叠加而来,所以黄瓜黄色视频在线免费观看称红、绿、蓝为显示行业的三基色。不同的材料发不同的光。红、绿、蓝芯片因材料不同所以有如下区别:



早期发光芯片的尺寸在10*13mil左右,为了满足显示屏厂家生产工艺需求,上游的封装厂会将其封装起来,从本人入行截止到目前,按时间顺序有以下种类的封装形式:



①直插式封装(DIP

上图是典型的直插灯珠封装图解。LED发光芯片阴极通过银胶(导电胶)固定在阴极支架的反光杯里,阳极通过金线绑定到阳极支架上,然后整体通过环氧树脂封装起来,这样就形成了一颗直插LED灯珠。两个支架分别作为LED灯珠的正负极,只需要给两极通电,便可将其点亮。



直插灯珠做成的LED显示屏模组是下图这样的:因为用的芯片大,其亮度很高,但其价格贵,生产效率低,且红绿蓝三种芯片是分别独立封装,像素点成明显的颗粒状、无法做到更小的间距。其型号经历了546、346、246的缩小迭代,但246能做的最小间距也才P7.62左右,且不稳定工艺难度大,所以现在市场上所见直插灯珠型号基本都为346。





为了解决三颗灯珠独立封装体积大、效率低等问题,少数厂家推出了三合一封装的直插灯珠,因这种灯珠生产设备与常规直插不一样,加上生产直通率不高,目前行业只有个别厂家在使用。



②表贴式封装(SMD



随着LED显示屏间距的不断变小,SMD灯珠开始被大量应用,其分为TOP型、CHIP型两大类。



1.TOP



TOP型也称支架型,他是将红绿蓝三颗发光芯片同时封装。如图红光芯片一个电极通过导电胶固定并与支架连接,另一极通过金线与支架绑连接。蓝绿光芯片通过导电胶固定在放红光芯片的支架上,两个电极分别通过金线与支架绑定连接。(这里放芯片的支架如果是芯片的正极黄瓜黄色视频在线免费观看称之为共阳灯珠,反之为共阴灯珠)。PPA外壳密封并形成反光杯,反光杯里填充透明胶水(通常为环氧树脂)以便出光。支架在底部折弯形成贴片焊盘。



2.CHIP





TOP型因为支架限制了其尺寸变小,当灯珠变小到一定程度时,便只能采用CHIP型封装,目前1010是个分界线,1010以下CHIP型,1010以上TOP型,1010既有TOP也有CHIP。如上图,底部是一块PCB基板,TOP型里的支架在CHIP型里变成了PCB线路,底部焊盘通过PCB基板边缘的半圆孔形成,芯片固定方式不在赘述,芯片上端通过 molding工艺成型一层胶水(通常为环氧树脂)。



不管直插灯珠还是表贴灯珠,相同的封装型号价格可以相差甚远,主要是因为其用料决定的,材料不同有如下不同。
